為什麼電鏡實驗室對環境特別敏感

很多單位花大錢買進頂規的 SEM 或 TEM，裝機之後卻發現：影像會抖、會飄、解析度怎麼調都上不去。第一時間懷疑設備，原廠來檢查卻說機器一切正常。問題出在哪？答案常常是兩個字：「環境」。

電子顯微鏡之所以能看到奈米、甚至原子尺度的細節，是因為它用「電子束」而不是光來成像，解析度遠遠超過光學顯微鏡。但這份超高解析度是把雙面刃：正因為它看得這麼細，任何微小的環境干擾，都會被等比放大成影像上的雜訊、模糊或飄移。

要說清楚的是，會被環境干擾的並不只有電鏡——高精度的光學顯微鏡同樣會受到微振動影響。真正的差別在於「敏感的程度」：電鏡把解析度推進到奈米、甚至原子尺度，能容許的環境擾動也因此被壓縮到極小。地板的微振動、空間裡的磁場、零點幾度的溫度漂移，多數設備完全無感，對電鏡卻可能就是致命傷。

一句話總結：對電鏡而言，環境的等級，決定了設備能不能發揮出它標稱的解析度。環境沒處理好，就像買了跑車卻只能在坑洞路上開——再好的引擎，也跑不出它該有的實力。

其中，磁場的影響特別需要先講清楚：電子是帶電粒子，當它在磁場中飛行時，會受到「洛倫茲力（Lorentz force）」而偏轉。這也是為什麼環境裡只要有一點點磁場干擾，電子束就會跑掉、影像就會扭曲。

延伸閱讀：〈磁場如何影響電鏡成像〉。

三大環境殺手與對策

會干擾電鏡的環境因素很多，但可以歸納成三大類。它們各有各的干擾方式，也各有對應的解法。以下逐一拆解——這也是規劃電鏡實驗室時，最該優先處理的三件事。

微振動：VC 等級需求

電鏡的鏡筒與樣品載台必須維持在「極度穩定」的狀態。地板、樓板、鄰近設備所產生的任何微小振動，都會透過設置面傳遞到設備上，讓影像變模糊、讓原本筆直的線條變成鋸齒。

業界通常使用 VC（Vibration Criteria，振動準則）等級，來量化一個場地的振動環境。簡單說，它就是一把尺，用來回答「這個地點到底夠不夠穩」。等級越嚴格，代表允許的振動量越小；越高階的電鏡，要求的 VC 等級通常也越嚴苛。

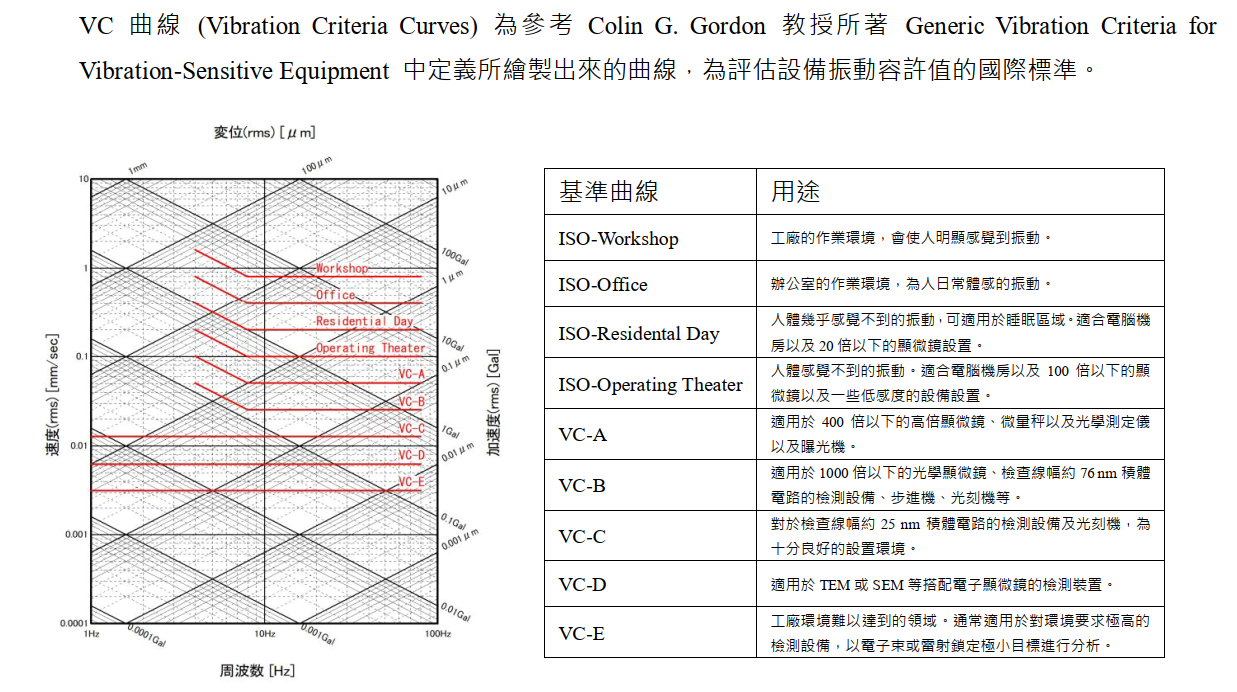

VC等級的詳細定義：

延伸閱讀：〈VC 曲線怎麼判讀〉、〈振動如何傳遞到設備：傳達特性〉、〈主動除振的原理〉。

對策：隔振台與主動除振

當設置面傳來的振動超出設備要求，就需要在設備下方導入振動控制。這裡有兩種做法，實務上兩種都會用，會依現場的振動數據，選擇對客戶最有利的方案：

・隔振台（被動式）：靠平台自身的物理特性，把外界振動與檯面隔絕開來。

・主動除振（主動式）：透過感測、控制與致動器的協作，主動把傳遞到檯面的振動降下來，對低頻振動的處理能力更強。

兩者的取捨，取決於現場振動的頻率與量級——這也是為什麼要先量測、再選方案。

方案說明：〈除振台如何隔絕地板振動〉。

環境磁場：AC／DC 干擾

如前所述，電子帶電、會被磁場偏轉。空間裡的磁場干擾，主要分兩種：

・AC 交流磁場：來自電力線、變壓器、配電盤或附近運轉中的設備，通常是 50／60 Hz。它會讓影像規律地抖動或產生條紋。

・DC 直流磁場：來自會移動的大型鐵磁物體（電梯、堆高機、車輛、捷運），或附近的直流干擾源。它會讓影像緩慢地飄移、跑位。

這兩種干擾的麻煩之處在於——它們看不見、摸不到，沒有儀器量測根本不知道存不存在，卻會實實在在地毀掉影像品質。而不同機型能容許的磁場強度差異很大，實際的容許值必須以原廠規範為準，並透過專業量測比對，無法憑經驗判斷。

延伸閱讀：〈磁場如何影響電鏡成像〉。

對策：主動式消磁器

對應磁場干擾最有效的方案是主動式消磁器：它即時感測環境中的磁場變化，並透過線圈產生「方向相反、大小相等」的磁場將其抵消。這裡要特別說清楚一個常見的誤解——消磁器消除的，是環境磁場對電子束造成的影響，而不是把空間裡的磁場本身變不見。相較於被動屏蔽，主動式消磁能同時應對 AC 與 DC、變動中的磁場。

方案說明：〈主動式消磁器的運作原理〉。

溫濕度／氣流／潔淨度

第三類殺手比較「慢性」，但同樣致命。溫度的漂移會讓樣品與載台熱脹冷縮，造成影像緩慢飄移；直吹的氣流會帶來溫度波動與擾動；溼度與微粒則影響樣品、電子元件與長期穩定性。

這些因素單獨看都不嚇人，但加總起來，會造成一個很典型的困擾：「明明已經對好焦，影像卻一直不穩定、停不下來。」高解析度的工作（尤其是長時間曝光、疊圖、EDS 分析）對這類漂移特別敏感。

延伸閱讀：〈環境因素對精密製程與量測的影響〉。

對策一：溫濕度與氣流 → 交給空調系統

溫濕度與氣流的控制，主要是透過空調系統來達成。實務上，這通常不是單獨處理的項目，而是在高階實驗室或防磁室這類整體規劃的專案中，一併設計進去。

對策二：潔淨度 → 濾網或微環境系統

至於空間的潔淨度，可以利用濾網或微環境（Mini-environment）系統，針對設備周邊的局部空間提升潔淨度——不必把整棟廠房都拉到最高規格，而是把資源集中在設備真正需要的地方。這也是「微環境」的核心概念：只在最關鍵的局部，做到最高潔淨。

方案說明：〈無塵室內裝工程完整指南〉。

補充：聲噪為什麼要另外處理

很多人以為聲噪可以歸進微振動一起處理，其實不然。聲噪本質上確實是經由空氣傳遞的振動，這個理解沒有錯；但在微環境控制的領域，我們會把它從微振動的類別裡獨立出來，關鍵在於「傳遞路徑」不同。

設置面傳來的微振動（接觸傳遞），可以用隔振台或主動除振台在設備底下攔截；但聲噪是經由空氣、直接作用在機台本體上的，這條路徑不會經過除振台，因此除振台對它起不了衰減作用。

實務上，聲噪控制通常改用被動式的遮罩來處理，也就是隔音罩——這也是我們有提供的服務項目之一。所以一次完整的環境評估，除了振動與磁場，也會把噪音一起量測與評估。

電鏡實驗室規劃流程

理想的規劃流程是「先量、再比、後做」，而不是「先裝、出問題再救」。事後補救往往更貴、更被動。標準流程分五步。

1. 事前環境量測

在動工、甚至選址之前，就先用儀器實測現場的振動、磁場與噪音等基準值。這一步是整個規劃的地基——不先量，後面所有判斷都是用猜的。

2. 設備規範比對

把實測數據和電鏡原廠提供的設置條件（site requirements）逐項比對，清楚找出：哪些項目達標、哪些超標、超標多少。這份比對表，會直接決定接下來要做哪些對策。

3. 方案設計

針對超標的項目逐一設計對策——該用隔振台或主動除振、裝主動式消磁器、加隔音罩，還是做局部潔淨？並評估各方案的成本與效益，找出最適配的組合，其實不用每樣都做到最高規格。

以上三個步驟的成果，都會完整收錄在「事前環境量測報告書」裡。換句話說，你不需要自己判讀數據——現場量到什麼、和原廠規範差多少、該用什麼對策，報告書裡都會寫清楚。

4. 施工

依設計導入各項對策，過程中持續留意不要引入新的干擾源（例如新增的設備、配電或氣流路徑）。

5. 驗收

對策導入後再次實測，確認振動、磁場、噪音等各項指標都落在電鏡要求範圍內，並提供完整的量測報告作為依據。

設備進場前，環境評估代辦清單

先說一件很多人不知道的事：電鏡的環境容許值，並沒有一套「通用標準」。它會隨著機型的性能等級與設備商而大不相同，實務上很難給出一份放諸四海皆準的數字清單。而且振動、磁場、噪音這三項，全都必須用專業儀器實測才能得知，沒辦法靠肉眼或經驗判斷。

所以與其給你一張「自己填數字」的檢核表（那反而會誤導判斷），不如給你一份「該確認哪些事」的代辦清單。在採購或搬遷電鏡之前，建議逐項確認以下項目：

・□ 確認振動環境：設備預定位置的樓板振動是否經過專業量測？是否比對過原廠的 VC 等級要求？

・□ 確認磁場環境：現場的 AC／DC 磁場是否量測過？是否有電梯、變壓器、交通動線等潛在干擾源？

・□ 確認噪音環境：室內噪音是否量測過？是否需要隔音罩等被動遮罩？

・□ 確認設備規範：是否已取得原廠的 site requirements，作為上述量測的比對基準？

・□ 確認對策與成本：針對可能超標的項目，是否已評估對策方案與相應成本？

這份清單的重點不是要你自己給出數值，而是幫你確認「該量的有沒有量、該比對的有沒有比對」。真正的數值判讀，會由專業量測與報告書來完成。

常見問題 FAQ

Q1：設備原廠不是會提供 site requirement 嗎？為什麼還需要做環境評估？

原廠給的是「設備需要的條件」，也就是一份規格表。實務上，確實有部分設備商會提供 Site Survey 服務，協助量測現場狀況。但兩者要解決的問題不同：規格表告訴你標準在哪，量測告訴你現場離標準多遠，而真正決定成敗的第三件事是——超標了該怎麼辦。

環境評估的價值，在於把你現場的振動、磁場、噪音實測出來，逐項對照原廠要求找出差距，並且針對超標的項目提出可以落地的對策與成本評估。量到數字只是起點，把環境做到達標才是終點。

Q2：一定要事前量測嗎？等裝機後再處理不行嗎？

技術上可以，但通常更貴也更被動。事前量測能在選址與規劃階段就避開問題；裝機後才發現超標，往往得在已經就位的設備周邊施工，成本與停機代價都更高。

以最常見的「事後加裝主動除振（AVI）」為例：小型電鏡（SEM）多半還可以增設；但大型設備就必須整座移開，再重新放置到 AVI 上——成本甚鉅，實務上也有相當的難度。一台設備動輒數百萬，為了省下事前量測的費用而承擔這個風險，並不划算。

Q3：隔振台和主動除振有什麼差別？

兩者最大的差別在於「被動」還是「主動」。隔振台是被動式：靠平台自身的物理特性，把外界的振動與檯面隔絕開來。主動除振則是主動式：透過感測、控制與致動器的協作，主動把傳遞到檯面的振動降下來，對低頻振動的處理能力更強。

補充一個常見的名詞混淆：嚴格來說，被動隔離的裝置稱為「隔振台」，而「除振台」指的是應用了主動除振技術的裝置。實際該用哪一種，取決於現場振動的頻率與量級。

詳見〈主動除振的原理〉與〈除振台說明〉。

Q4：裝了主動式消磁器，會不會影響旁邊的其他設備？

會。實務上，主動式消磁器會對附近的設備產生影響，因此不建議在旁邊配置對電磁場高敏感度的設備。這不是缺點，而是規劃時必須一併考慮的條件——消磁器是靠主動產生磁場來抵消干擾的，作用範圍內自然會有磁場變化。

所以理想的做法，是在實驗室配置階段就把周邊設備的擺放一起規劃進去，而不是等消磁器裝好之後，才發現隔壁的儀器開始出狀況。這也是為什麼我們建議在規劃階段就把環境對策納入，而非事後補裝。

Q5：一次完整的環境量測大概要多久？

視量測點數與現場條件而定。實務上，振動、磁場、噪音三項完整量測，一個量測點約需 0.5～1 小時（非特殊量測）。實際的總時程，取決於你要量幾個點——通常會涵蓋設備預定位置與周邊的關鍵位置，以取得有代表性的數據。

在花大錢買設備之前，先讓環境量測說話

電鏡的成敗，有一半寫在「環境」這份考卷上。與其裝機後才發現影像跑不停、再回頭花更多錢補救（甚至得把整台設備移開重新放置），不如在採購或搬遷之前，先把現場的振動、磁場與噪音量清楚，確認你的場地撐得起這台設備。

我們提供事前環境量測與規劃諮詢：由專業團隊到場實測現場基準值，與你的電鏡設置條件逐項比對，並針對超標項目提出對策建議與成本評估。所有結果都會整理成一份完整的「事前環境量測報告書」——從量測、設計、施工到驗收，一條龍協助你把環境做到位。
